JPDE 160x143x26,5x7,2x156

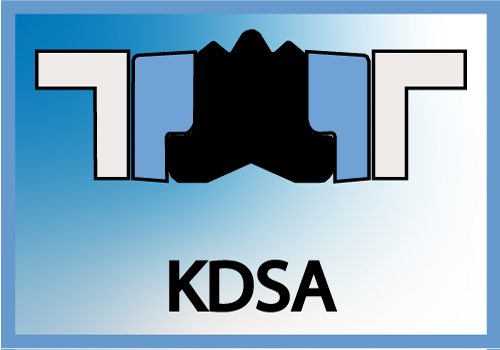

Le profil KDSA est un joint de piston compact double effet. Il se compose d’une partie centrale NBR assurant l’étanchéité, de deux supports latéraux qui servent de bagues anti-extrusion et de deux bagues de guidage extérieurs qui tiennent alignée la tête de piston dans le vérin. Le montage de ce joint peut être effectué, soit dans un logement fermé sur un piston monobloc, soit dans un logement ouvert dans un piston en deux parties.

L’ordre de montage est le suivant :
1 – l’élément en caoutchouc
2 – les supports anti extrusion
3 – les anneaux de guidage.
Le piston ne doit pas comporter de marques d’usinage qui pourraient endommager l’élément en caoutchouc pendant l’installation.

-Temp max -30 + 100 °c
- Vitesse max <0.5 ms
- Pression <400 bars

Nom de la caractéristique	Valeur de la caractéristique
Poids	0.02445 kg
Diamètre intérieur	143 mm
Diamètre extérieur	160 mm
Hauteur de logement	26.5 mm
Largeur de guidage	7.2 mm
Diamètre intermédiaire	156 mm
Matière	NB/HY/POM

• Joint de Piston - Joint de Piston Double Effet.pdf
