JPDE 80x60x35x9.52x72.62

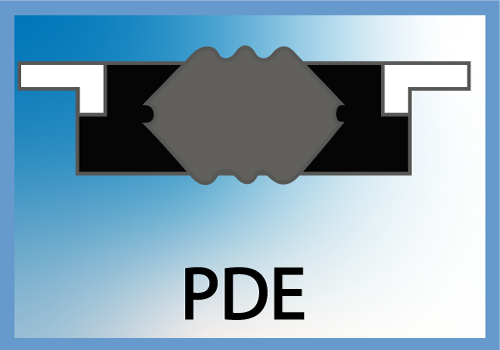

Le profil PDE est un joint de piston compact double effet, très robuste, qui se monte dans un logement ouvert en deux parties. Il a été conçu spécialement pour des applications hautes pressions avec des chocs.
Il se compose d’une partie centrale en NBR multi lèvres assurant l’étanchéité, de deux supports latéraux qui servent de bagues anti-extrusion et de deux bagues de guidage extérieurs qui tiennent alignée la tête de piston dans le vérin.

-Temp max -30 + 100 °c
- Vitesse max <0.5 ms
- Pression <700 bars

Nom de la caractéristique	Valeur de la caractéristique
Poids	0.008 kg
Diamètre intérieur	60 mm
Diamètre extérieur	80 mm
Hauteur de logement	35 mm
Largeur de guidage	9.52 mm
Diamètre intermédiaire	72.62 mm
Matière	NB/HY/POM
