JTSE 100x120x40

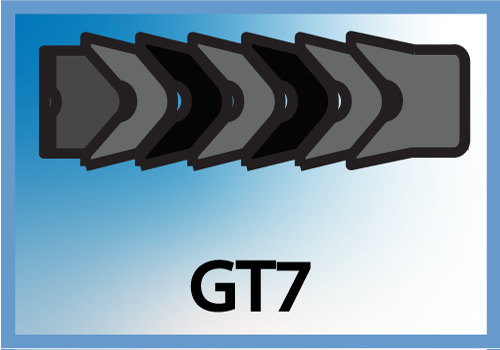

Le profil GT7 est un joint chevron de tige simple effet, composé d’une bague d’appui en NBR toilé, de trois éléments chevron d’étanchéité en NBR toilé, de deux éléments chevron d’étanchéité souple en NBR (non toilé) et d’une bague de pression en POM. Excellente tenue à la pression, accepte des défauts d’état de surface (choc, calamine…).
Utilisé pour des applications hydrauliques lourdes.
Montage en logement OUVERT.

-Temp max -30 + 100 °c
- Vitesse max <0.5ms
- Pression <400 bars

Nom de la caractéristique	Valeur de la caractéristique
Poids	0.8968 kg
Diamètre intérieur	100 mm
Diamètre extérieur	120 mm
Hauteur de logement	40 mm
Matière	NBR/TEX

• Joint de Tige - Joint de Tige Type Chevron.pdf
